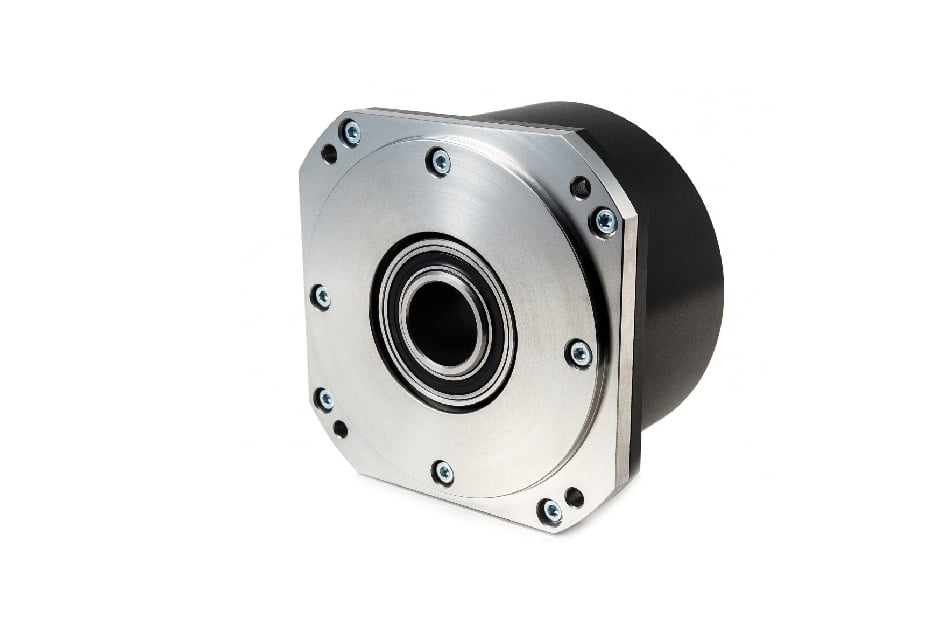

PRECIZIKA METROLOGY A110-AV-18000-S-05V-AR05/W ENKODER

ID: ID23623
Dostępność: Produkt na zamówienie
Czas realizacji: Na zamówienie
Kod produktu: ID23623
  • Stan urządzenia: nowe
  • Gwarancja: 24 miesiące
  • Dedykowany kurier: tak
new NOWY

Potrzebujesz tego produktu?

Ekspresowo dostarczymy go do Ciebie! Skontaktuj się z nami:

24/7 📞 +48 717 186 939

📩 [email protected]

ROD 280 18000 ROD28018000

Precyzyjny fotoelektryczny enkoder obrotowy A110 służy do stworzenia połączenia pomiędzy kluczowymi elementami maszyn, robotów przemysłowych, komparatorów i jednostek DCC, NC lub innymi urządzeniami cyfrowymi. Jego główne zadanie to dostarczanie informacji o wartości i kierunku ruchu. Enkoder jest wykorzystywany w układach sterowania, systemach pomiarowych i monitorowania procesów, itp.

Wyjście kablowe zamontowane osiowo-promieniowo, wersja AR
A110-AV-18000-S-05V-AR05/W

Parametry mechaniczne

Ilość impulsów na obrót 18000 impulsów
Liczba linii pomiarowych na tarczy (z) 18000
Sygnał referencyjny Standardowy : 1 na obrót
Dopuszczalna prędkość obrotowa 5000 rpm
Maksymalna prędkość pracy - osiowe: 10 N
- promieniowe: 10 N
Klasa dokładności ± 7.5 arc. sec
± 5.0 arc. sec
Moment rozruchowy w 20°C ≤ 0.01 Nm
Moment bezwładności wirnika < 20x10-6 kgm2
Stopień ochrony (IEC 529) IP64
Maksymalna waga (bez kabla) 0.7 kg
Temperatura pracy 0...+50°C
Temperatura składowania -30...+80°C
Maksymalna wilgotność pracy (bez kondensacji) 98%
Odporność na wibracje (55 - 2000Hz) ≤ 100 m/s²
Odporność na przeciążenie (11 ms) ≤ 300m/s²

Parametry elektryczne

Wersja A110-AV ∫ 1 Vpp
Napięcie zasilania + 5 V ± 5 %
Maksymalny pobór prądu (bez obciążenia) 120mA
Źródło światła LED
Sygnały inkrementalne

Dwa sinusoidalne sygnały różnicowe +A/-A i +B/-B
Amplituda przy obciążeniu 120 &Omega
- A = 0.6 - 1.2 V
- B = 0.6 - 1.2 V

Sygnał referencyjny

Jeden pseudo-trójkątny impuls różnicowy +R/-R na obrót. Wartość szczytowa sygnału dla obciążenia 120 W
- R = 2-8 V

Częstotliwość graniczna pracy

(-3 dB) ≥ 180 kHz

Orientacja sygnałów +B opóźniony względem +A dla obrotu zgodnego z ruchem wskazówek zegara (patrząc od strony wału)
Maksymalny czas narastania i opadania -
Długość kabla 5m - na życzenie możliwe jest skrócenie kabla do żądanej długości
Sygnały wyjściowe

Akcesoria

Na życznie klienta enkoder może zostać wyposażony w dowolną z wtyczek widocznych poniżej - opcja dodania wtyczki do kabla enkoderowego jest dodatkowo płatna. Jeżeli są Państwo zainteresowani prosimy o kontakt.

119,9 ZŁ 127,7 ZŁ 50,7 ZŁ 63,8 ZŁ

Schematy A110

  • Waga [kg] 2.0000
  • Wysokość [cm] 88.0
  • Długość [cm] 88.0
  • Szerokość [cm] 88.0
  • Model A110-AV-18000-S-05V-AR05/W
