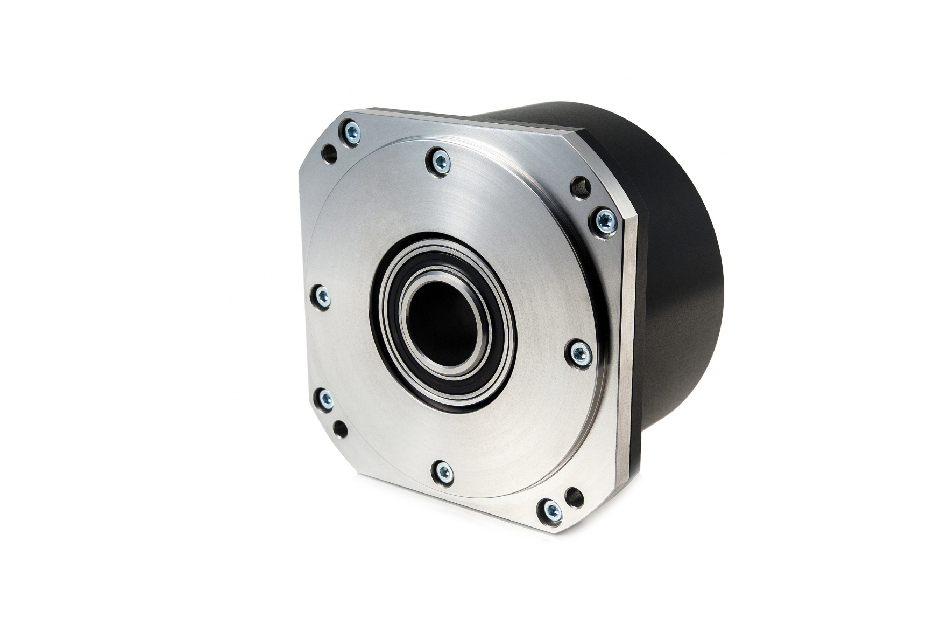

PRECIZIKA METROLOGY A170-A-18000-S-05V-AR05/W ENKODER
ID:
ID23627
Dostępność:
Czas realizacji:
Na zamówienie
Dostawa:
Sprawdź koszt dostawy
Kod produktu:
ID23627
- Stan urządzenia: nowe
- Gwarancja: 24 miesiące
- Dedykowany kurier: tak
ROD 700 18000 ROD70018000
Precyzyjny enkoder kątowy A170 jest używany do pomiaru odchyleń kątowych stołów obrotowych, rozdzielaczy, komparatorów, anten oraz innego wysoce precyzyjnego oprzyrządowania.
Wyjście kablowe zamontowane osiowo-promieniowo, wersja AR
A170-A-18000-S-05V-AR05/W
Parametry mechaniczne
| Ilość impulsów na obrót | 18000 impulsów |
| Liczba linii pomiarowych na tarczy (z) | 18000 |
| Sygnał referencyjny | Standardowy : 1 na obrót |
| Dopuszczalna prędkość obrotowa | ≤ 1000 rpm |
| Maksymalna prędkość pracy | 300 to 500 rpm |
| Klasa dokładności | ± 2.5 arc. sec ± 5.0 arc. sec |
| Moment rozruchowy w 20°C | ≤ 0.012 Nm |
| Moment bezwładności wirnika | < 3.7x10-4 kgm2 |
| Stopień ochrony (IEC 529) | IP64 |
| Maksymalna waga (bez kabla) | 3.5 kg |
| Temperatura pracy | 0...+70°C |
| Temperatura składowania | -30...+85°C |
| Maksymalna wilgotność pracy (bez kondensacji) | 98% |
| Odporność na wibracje (55 - 2000Hz) | ≤ 100 m/s² |
| Odporność na przeciążenie (11 ms) | ≤ 300m/s² |
Parametry elektryczne
| Wersja | A170-AV ∫ 1 Vpp |
| Napięcie zasilania | + 5 V ± 5 % |
| Maksymalny pobór prądu (bez obciążenia) | 120mA |
| Źródło światła | LED |
| Sygnały inkrementalne | Dwie sinusoidy I_1 and I_2 Amplituda przy obciążeniu 1 k Ω load: - I1 = 7 - 16 µA - I2 = 7 - 16 µA |
| Sygnał referencyjny | Jeden pseudo-trójkątny impuls I0 na obrót. Wartość szczytowa sygnału dla obciążenia 1 k Ω: |
| Częstotliwość graniczna pracy | (-3 dB) ≥ 160 kHz |
| Orientacja sygnałów | I2 opóźniony względem I1 dla obrotu zgodnego z ruchem wskazówek zegara (patrząc od strony wału) |
| Maksymalny czas narastania i opadania | - |
| Długość kabla | 5m - na życzenie możliwe jest skrócenie kabla do żądanej długości |
| Sygnały wyjściowe |  |
Akcesoria
Na życznie klienta enkoder może zostać wyposażony w dowolną z wtyczek widocznych poniżej - opcja dodania wtyczki do kabla enkoderowego jest dodatkowo płatna. Jeżeli są Państwo zainteresowani prosimy o kontakt.
 |  |  |  |
 |  |  |  |
| 119,9 ZŁ | 127,7 ZŁ | 50,7 ZŁ | 63,8 ZŁ |

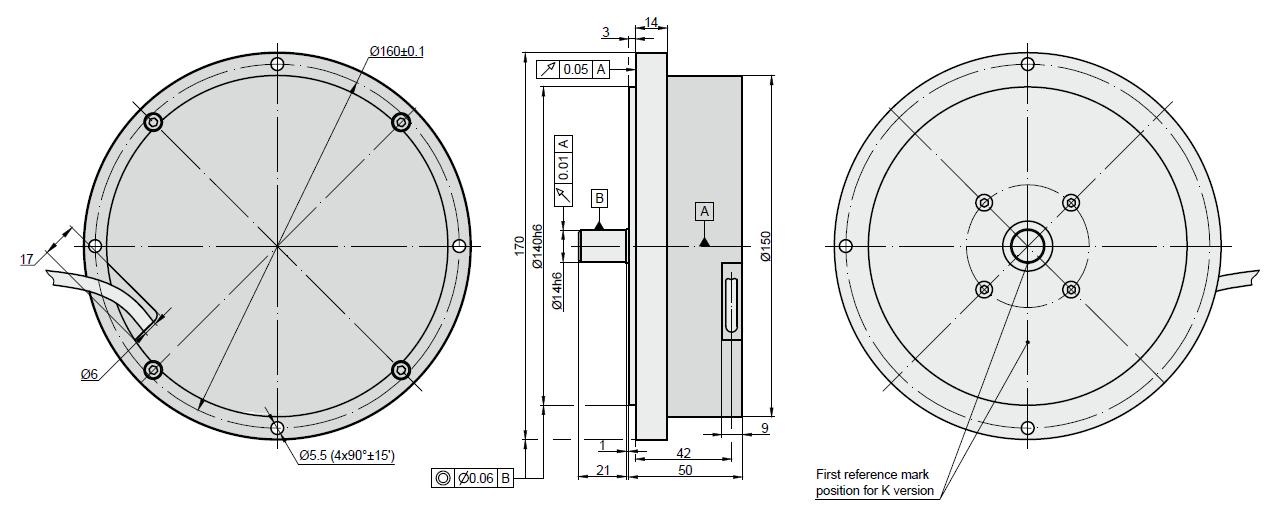

Schematy A170
- Waga [kg] 2.0000
- Wysokość [cm] 88.0
- Długość [cm] 88.0
- Szerokość [cm] 88.0
- Model A170-A-18000-S-05V-AR05/W
