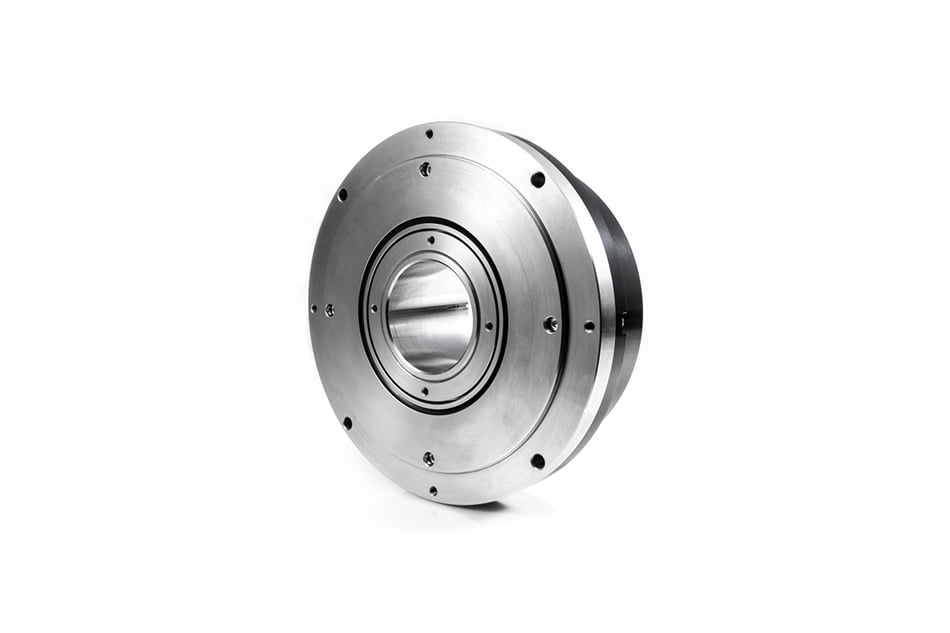

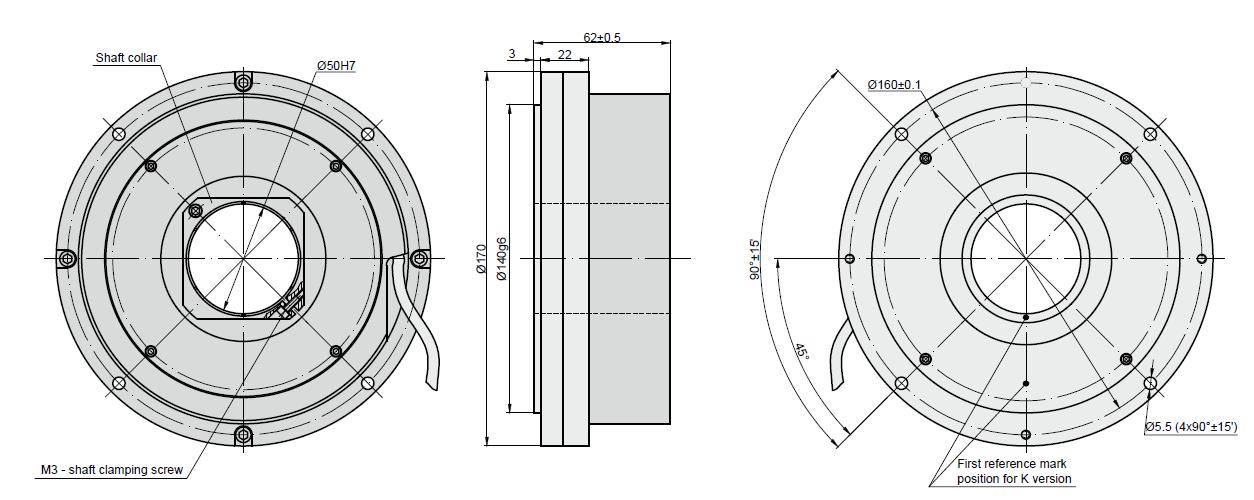

Precision photoelectric angle encoder A170H is used for precise angular displacement measurement of rotary tables, dividers, comparators, antennas and other high precision equipment.

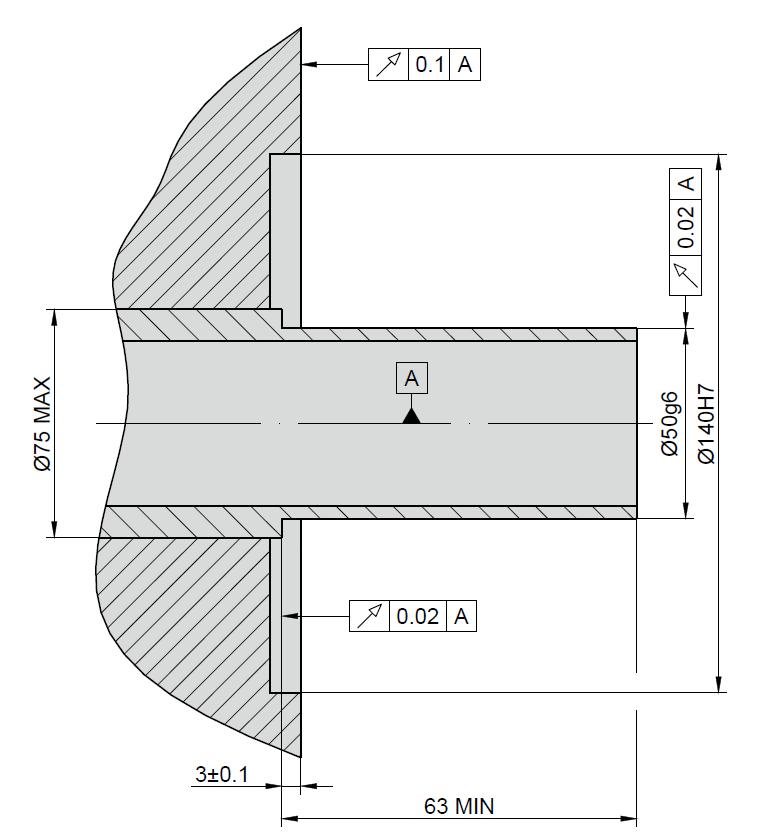

Wyjście kablowe zamontowane osiowo-promieniowo, wersja AR
A170H-AV-18000-S-05V-AR05/W
Ilość impulsów na obrót | 18000 impulsów |
Liczba linii pomiarowych na tarczy (z) | 18000 |
Sygnał referencyjny | - standard: 1 per shaft revolution |
Dopuszczalna prędkość obrotowa | ≤ 1000 rpm |
Maksymalna prędkość pracy | 300 to 500 rpm |
Klasa dokładności | ± 2.5 arc. sec ± 5.0 arc. sec |
Moment rozruchowy w 20°C | ≤ 0.012 Nm |
Moment bezwładności wirnika | < 3.7x10-4 kgm2 |
Stopień ochrony (IEC 529) | IP64 |
Maksymalna waga (bez kabla) | 4.1 kg |
Temperatura pracy | 0...+70°C |
Temperatura składowania | -30...+85°C |
Maksymalna wilgotność pracy (bez kondensacji) | 98% |
Odporność na wibracje (55 - 2000Hz) | ≤ 100 m/s² |
Odporność na przeciążenie (11 ms) | ≤ 300m/s² |
Wersja | A170-AV ∫ 1 Vpp |
Napięcie zasilania | + 5 V ± 5 % |
Maksymalny pobór prądu (bez obciążenia) | 120mA |
Źródło światła | LED |
Sygnały inkrementalne | Two sinusoidal I1 and I2 Amplitude at 1 kΩ load: - I1 = 7 - 16 µA - I2 = 7 - 16 µA |
Sygnał referencyjny | One quasi-triangular I0 peek per revolution. Signal magnitude at 1 kW load: |
Częstotliwość graniczna pracy | (-3 dB) ≥ 160 kHz |
Orientacja sygnałów | I2 lags I1 for clockwise rotation (viewed from shaft side) |
Maksymalny czas narastania i opadania | - |
Długość kabla | 5m - na życzenie możliwe jest skrócenie kabla do żądanej długości |
Sygnały wyjściowe |
Na życznie klienta enkoder może zostać wyposażony w dowolną z wtyczek widocznych poniżej - opcja dodania wtyczki do kabla enkoderowego jest dodatkowo płatna. Jeżeli są Państwo zainteresowani prosimy o kontakt.
8881 ZŁ | 8882 ZŁ | 8883 ZŁ | 8884 ZŁ |
