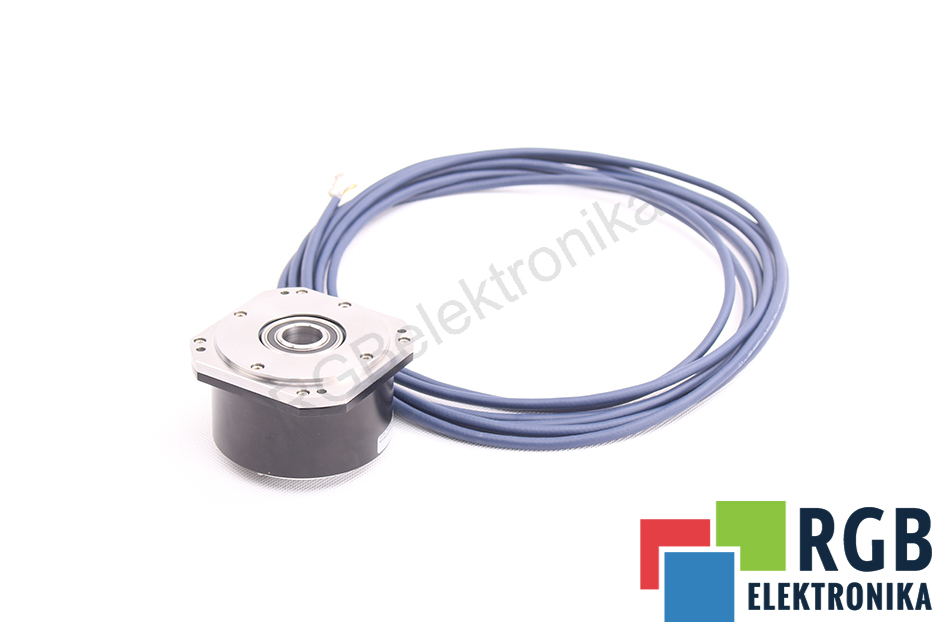

PRECIZIKA METROLOGY A90H-AV-18000-K-20-05V-H-AR05/W ENKODER
ID:
ID23620
Dostępność:
Czas realizacji:
Na zamówienie
Dostawa:
Sprawdź koszt dostawy
Kod produktu:
ID23620
- Stan urządzenia: nowe
- Gwarancja: 24 miesiące
- Dedykowany kurier: tak
RON 285C 18000 RON285C18000
Optyczny enkoder obrotowy A90H służy do mierzenia pozycji kątowej kluczowych elementów maszyn, robotów przemysłowych czy stołów obrotowych oraz do stworzenia połączenia pomiędzy jednostkami DCC, NC lub innymi odczytami cyfrowymi.
Wyjście kablowe zamontowane osiowo-promieniowo, wersja AR
A90H-AV-18000-K-20-05V-H-AR05/W
Parametry mechaniczne
| Ilość impulsów na obrót | 18000 impulsów |
| Liczba linii pomiarowych na tarczy (z) | 18000 |
| Sygnał referencyjny | Kodowany : 36 na obrót |
| Dopuszczalna prędkość obrotowa | ≤ 3000 rpm |
| Maksymalna prędkość pracy | 600 to 1000 rpm |
| Klasa dokładności | ± 5.0 arc. sec; ± 7.5 arc. sec |
| Dopuszczalne bicie wału | - osiowe: 0.02 mm - promieniowe: ± 0.02 mm |
| Moment rozruchowy w 20°C | ≤ 0.08 Nm |
| Moment bezwładności wirnika | < 0.6x10-4 kgm2 |
| Stopień ochrony (IEC 529) | IP64 |
| Maksymalna waga (bez kabla) | 1.2 kg |
| Temperatura pracy | 0...+70°C |
| Temperatura składowania | -30...+85°C |
| Maksymalna wilgotność pracy (bez kondensacji) | 98% |
| Odporność na wibracje (55 - 2000Hz) | ≤ 100 m/s² |
| Odporność na przeciążenie (11 ms) | ≤ 300m/s² |
Parametry elektryczne
| Wersja | A90H-AV ∫ 1 Vpp |
| Napięcie zasilania | + 5 V ± 5 % |
| Maksymalny pobór prądu (bez obciążenia) | 120mA |
| Źródło światła | LED |
| Sygnały inkrementalne | Dwa sinusoidalne sygnały różnicowe +A/-A i +B/-B |
| Sygnał referencyjny | Jeden pseudo-trójkątny impuls różnicowy +R/-R na obrót. Wartość szczytowa sygnału dla obciążenia 120 &Omega |
| Częstotliwość graniczna pracy | (-3 dB) ≥ 180 kHz |
| Orientacja sygnałów | +B opóźniony względem +A dla obrotu zgodnego z ruchem wskazówek zegara (patrząc od strony wału) |
| Maksymalny czas narastania i opadania | - |
| Długość kabla | 5m - na życzenie możliwe jest skrócenie kabla do żądanej długości |
| Sygnały wyjściowe |  |
Akcesoria
Na życznie klienta enkoder może zostać wyposażony w dowolną z wtyczek widocznych poniżej - opcja dodania wtyczki do kabla enkoderowego jest dodatkowo płatna. Jeżeli są Państwo zainteresowani prosimy o kontakt.
 |  |  |  |
 |  |  |  |
| 119,9 ZŁ | 127,7 ZŁ | 50,7 ZŁ | 63,8 ZŁ |
Schematy A90H
- Waga [kg] 0.5000
- Wysokość [cm] 20.0
- Długość [cm] 20.0
- Szerokość [cm] 20.0
- Model A90H-AV-18000-K-20-05V-H-AR05/W
