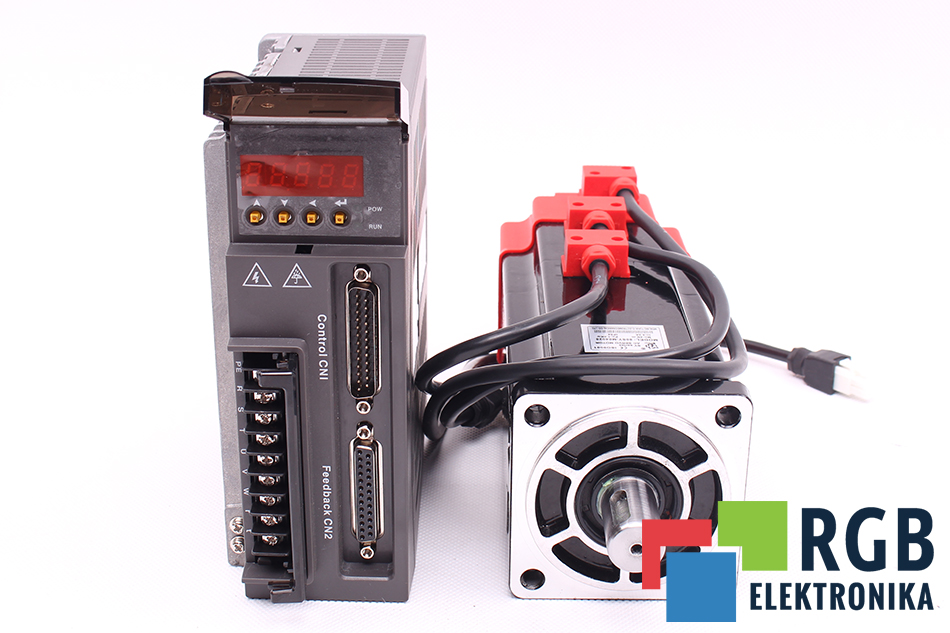

SERWOMOTOR 1KW 4NM 2500OBR/MIN Z HAMULCEM + SERWONAPĘD 1KW 3X220V
ID:
ID19701
Dostępność:
Czas realizacji:
Na zamówienie
Dostawa:
Sprawdź koszt dostawy
Kod produktu:
80SYM04025SG15ABRAKE
- Stan urządzenia: nowe
- Gwarancja: 24 miesiące
- Dedykowany kurier: tak
Produkty powiązane
Wybierz
SERWOMOTOR 1KW 4NM + SERWONAPĘD 1KW
Serwomotory oraz sterowniki serwo są od wielu lat masowo wykorzystywane w praktycznie wszystkich gałeziach przemysłu. Maszyny CNC, urządzenia pakujące, maszyny włókiennicze czy drukari 3D - to tylko niektóre z przykładów urządzeń, w których wykorzystywane są serwosilniki wraz z serwonapedami. Każdy napęd serwo musi cechować się wysoką jakością wykonania oraz odpornością na ciężkie warunki pracy w przemyśle. Jeżeli mają Państwo problem z wyborem odpowiedniego napędu prosimy o kontakt !
Prezentowany zestaw serwo objęty jest 12 miesięczna gwarancją realizowaną w naszym serwisie we Wrocławiu
Dane techniczne zestawu
| SERWO MOTOR 80SYM04025 | |
| Moc znamionowa, kW | 1 |
| Prąd znamionowy, A | 4,2 |
| Znamionowy moment obrotowy, Nm | 4 |
| Maksymalny moment obrotowy, Nm | 10 |
| Prędkość znamionowa, obr/min | 2500 |
| Wymiary kołnierza, mm | 80x80 |
| Maksymalna prędkość obrotowa, obr/min | 2700 |
| Bezwładność wirnika, Kg x m² | 3,45*10^(-4) |
| Enkoder | Tamagawa 2500 impulsów na obrót |
| Napięcie zasilania, V | 3x220V |
| Długość silnika, mm | 180 |
| Waga, kg | 4 |
| Hamulec | tak |
| Okablowanie | Kabel enkoderowy 5m, kabel zasialający 5m |
| Akcesoria dodatkowe | Wpust, wtyczka, obudowa wtyczki, piny |
| AC SERWO NAPĘD SG-15A | ||
| MODEL | SG-15A | |
| Moc, Kw | 0,2-1,0 | |
| Moment obrotowy silnika, Nm | 0,6-4,0 | |
| Napięcie na wejściu | Trzyfazowy AC 220V, -15%~+10%, 50/60HZ | |
| Środowisko pracy | Dopuszczalne temperatury | W czasie pracy:0∼40°C，Podczas postoju: -40°C∼50°C |
| Wilgotność powietrza | 40%-80%(bez kondensacji) | |
| Ciśnienie atmosferyczne | 86-106kPa | |
| Sposób sterowania pracą silnika | Kontrola prędkości, kontrola pozycji | |
| Rezystor hamujący | wbudowany | |
| Parametry sterownika | Prędkość realizacji sygnału zadawania | ≥250HZ |
| Dokładność | <±0.03(load0∼100%);<±0.02(load-15%+10%) | |
| Stosunek Timing | 1:5000 | |
| Częstotliwość impulsów | ≤500kHz | |
| Wejścia sterujące | 1.Serwo odblokowane 2.Kasowanie alarmu 3.CCW zatrzymanie pracy 4.CW zatrzymanie pracy 5.Wybór prędkości 1 6.Rozkaz zablokowania/ wybór prędkości 2 | |
| Wyjścia sterujące | 1.Serwo gotowe do pracy 2.Serwo alarm 3.Zakończenie pozycjonowania /ustalenie prędkości 4.Sygnał mechanicznego hamowania | |
| Kontorla pozycji | Sygnał na wejściu | Step+Dir oraz CW+CCW A phase + B phase |
| Przekładnia elektroniczna | 1~32767 / 1~32767 | |
| Impuls sprzężenia zwrotnego | 2500 imp/obrót | |
| Kontrola prędkości | Dostępne 4 źródła referencji | |
| Funkcja przyspieszania i zwalniania | Czas przyspieszania/zwalniania 1ms ∼10,000ms（0r/min← →1000r/min） | |
| Funkcje monitorujące | Prędkość, aktualna pozycja Błąd pozycjonowania, moment silnika, prąd silnika, prędkość liniowa, Bezwzględne położenie silnika, rozkaz częstotliwości impulsu, Bieżący stan, wejściowy/wyjściowy sygnał z terminala etc. | |
| Funkcje zabezpieczające | przed nadmierną prędkością obrotową , ponadnapięciowe / zabezpieczenie podnapięciowe głównego zasilania, nadprądowe, przeciążeniowe, przed niestandardowym hamowaniem, encoder przed niestandardowym trybem pracy, kontrola niestandarowej pracy zasilania , przed przekroczeniem odchyłki wymiarowej etc. | |
| Maksymalny moment bezwładności obciążenia | Mniej niż 5-krotność bezwładności silnika | |
Schematy 80 series
ELASTYCZNE SPRZĘGŁA KŁOWE
W naszym asortymencie posiadamy również szeroki wachlarz elastycznych sprzęgieł kłowych idealnie pasujących do prezentowany serwosilników. Wszystkie sprzęgła dostępne na naszym magazynie znajdą Państwo tutaj
Sprawdź inne modele!
Prezentowane produkty dostępne są w różnych wariantach. Jeżeli silnik ma za małą moc lub za niski moment obrotowy, pozostałe produktu znajdą Państwo tutaj.
Jeżeli posiadają Państwo uszkodzony serwosilnik lub serwonapęd zapraszamy do naszego serwisu. Wszelkie informację na temat naprawy automatyki przemysłowej w naszej firmie znajdą Państwo pod adresem - www.rgbnaprawy.pl lub www.rgbelektronika.pl
- Waga [kg] 7.0000
- Model 80SY-M04025 + SG-15A
