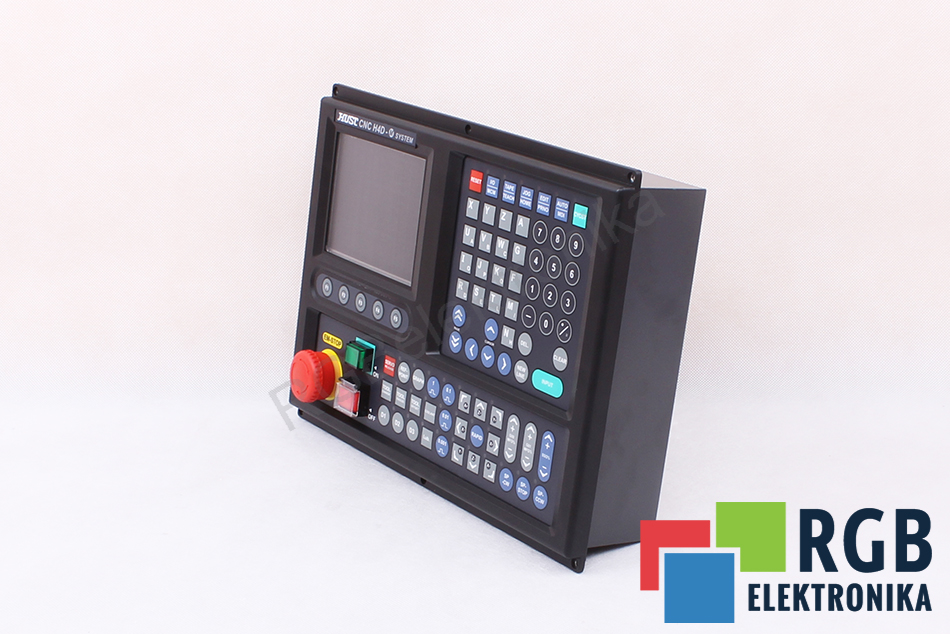

STEROWANIE CNC FREZARKI STEROWNIK CNC 3 OSI + WRZECIONO H4D-M3 HUST

ID: ID12835
Dostępność: dostępny
Czas realizacji: 24 h
Kod produktu: CNCH4DM4
  • Stan urządzenia: nowe
  • Gwarancja: 24 miesiące
  • Dedykowany kurier: tak
new NOWY
8 292,83 zł netto ( 10 200,18 zł brutto)
szt.
8 292,83 zł netto ( 10 200,18 zł brutto)

Produkty powiązane

H4D-M

Sterownik oparty na technologii PLC, dedykowany do obsługi 3 osiowych frezarek CNC.

Sterowania HUST z serii H4D-M3 idealnie nadają się do retrofitu maszyn, będąc atrakcyjną alternatywą dla pozostałych sterowań.

Wybierając systemy marki HUST, stawiasz na:
Funkcjonalność - akcesoria takie jak dodatkowy panel przycisków operatorskich, moduły wyjść cyfrowych i tyrystorowych czy rozproszone wyspy I/O, umożliwiają elestyczne dostosowanie do potrzeb użytkownika.
Prostotę - bezproblemowa instalacja i intuicyjna obsługa umożliwiają szybkie wdrożenie systemu H4D-M3.
Niezawodność - wysoka precyzja, stabilne działanie.

Parametry techniczne

Ilość osi 3+1 (3 osie + wrzeciono), kontrola wrzeciona przez enkoder
Ekran 5.6" LCD
Zadawanie sygnału ruchu -10 +10V oraz sygnał kierunku i pulsu (pull/d)ir
Maksymalna wielkość programu CNC zapisanego w sterowniku 1024K (większe programy w pakietach z nośnika zewnętrznego)
Liczba narzędzi w pamięci systemu G43 do 40 narzędzi w pamięci systemu G43
Liczba wejśc i wyjść cyfrowych Szybka i łatwa diagnostyka wejść i wyjść (24we/16wy)
Wymiary 362x267x75mm


Funkcje

Programowanie ISO (tryb Fanuc), funkcje G-cod i M-cod Funkcja nadążania Master/Slave
Wykrywanie i informacja o błędach funkcji G-code Kontrola osi X,Y, Z i Wrzeciona z pętlą enkodera
Makro Programy do podstawowych operacji frezerskich Kompensacja błędów osi
Możliwość ładowania programu z PC za pomącą Pendrive lub RS Praca w trybie kordynatów inkrementalnym lub absolutnym
Funkcja Stop i Feed hold Pamiętanie pozycji po awaryjnym zaniku napięcia


Schematy H4D-M

Przykład wykonania zabudowy i okablowania w szafie sterowniczej

Istnieje możliwość zabudowy i okablowania w przedstawionej poniżej szafie sterowniczej. Za dodatkową opłatą nasz serwis podejmie się modernizacji i uruchomienia maszyny z nowo zakupionym sterowaniem HUST.

  • Waga [kg] 7.0000
  • Wysokość [cm] 27.0
  • Długość [cm] 50.0
  • Szerokość [cm] 36.0
  • Model CNC H4D-M4

Produkt występuje również pod oznaczeniem:

CNCH4DM4, CNCH4D M4, CNCH4D-M4, CNC H4DM4, CNC H4D M4, CNC H4D-M4
