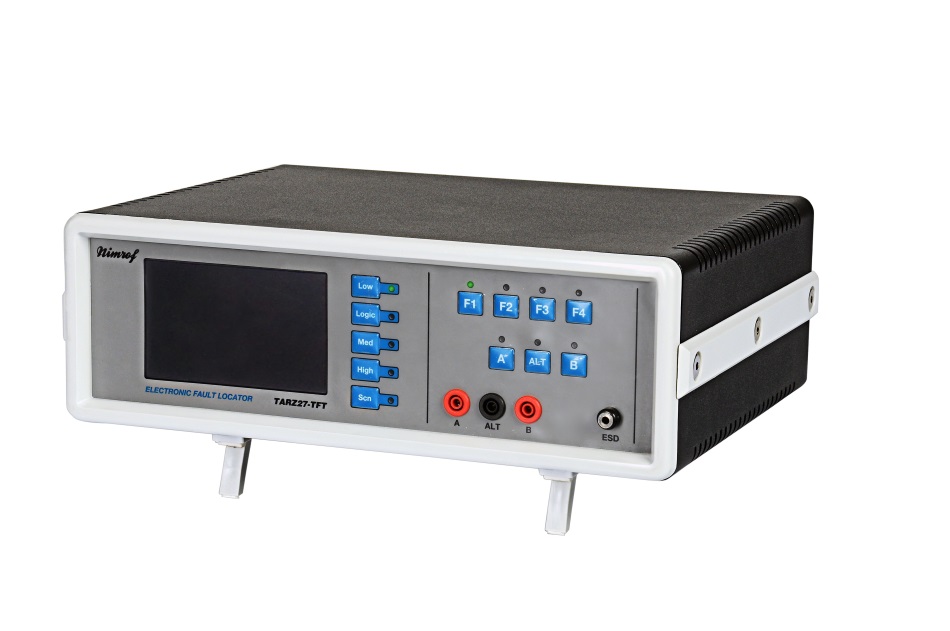

Detektory TARZ27 i TARZ27-TFT firmy Nimrof zostały zaprojektowane do wspierania konwencjonalnych urządzeń testujących używanych w procesach debugowania oraz usuwania błędów. Detektory firmy Nimrof pozwalają na znalezienie uszkodzonego elementu na płycie elektronicznej w krótkim czasie, używając do tego metody testowania power-off. TARZ27 i TARZ27-TFT pozwalają na więcej niż 10 różnych kombinacji napięciowych w trakcie pracy. Przepływ napięcia pokazuje wertykalne odchylenie sygnałowe, a zaaplikowane napięcie wskazuje odchylenie horyzontalne. Razem tworzą unikalną charakterystykę V/I, która jest wskaźnikiem całościowego stanu technicznego testowanego urządzenia. Analizowanie charakterystyki pozwala na szybkie określenie, czy element jest działający lub nie.
Poziomy napięcia: | 10v, 15Vv, 20v, 50V |
Poziomy częstotliwości: | 90Hz, 200Hz, 500Hz, 1KHz |
Forma fali: | Sinusoida |
Ekran: | Kolor, 5 calowy, TFT LCD |
Kontrola urządzenia: | Software komputerowy lub panel przedni |
Komunikacja: | USB 2.0 |
Moc: | 220-230 VAC 50-60Hz |
Tryb skanowania: | Automatyczny lub manualny |
Łącza panelu: | A, B, ALT |
Rozmiar: | 350 x 288 x 115 mm |
Waga: | 3,750 kg |
1. Funkcja P2P
Komunikacja między dwoma urządzeniami przez Internet. |
2. Testowanie elementów
Lista kart oraz elementów stworzona przez Nimrof oraz zapisana do software dla detektorów. Nowe karty oraz elementy są dodawane za pomocą aktualizacji. |
3. Testowanie obwodu
Możliwość zdiagnozowania błędu w obwodzie karty, która jest wybrana w sekcji testowania elementów. |
Brak potrzeby posiadania sprawnej płyty w celu usuwania błędów - schemat płyty drukowanej może zostać zapisany na komputerze i wykorzystany do diagnostyki w dowolnym momencie.
Testowania za pomocą metody typu power-off - Test prezentuje krzywą impedancji poprzez zastosowanie sygnału prądu przemiennego o ograniczonym prądzie w dwóch punktach elementu.
Elementy pasywne: kondensatory, rezystory, uzwojenia.
Diody: ogólnego zastosowania, Zenera, wysokiego napięcia, pojemnościowe.
Tranzystory: NPN i PNP, bipolarne, w układzie Darlingtona, polowe złączowe, MOSFET, jednozłączowe.
Urządzenia zamknięte: tyrystory, triaki, przekaźniki.
Optoelektroniczne urządzenia: LEDy, ekrany LED, fototranzystory.
Elementy zintegrowane: analogowe oraz cyfrowe.
