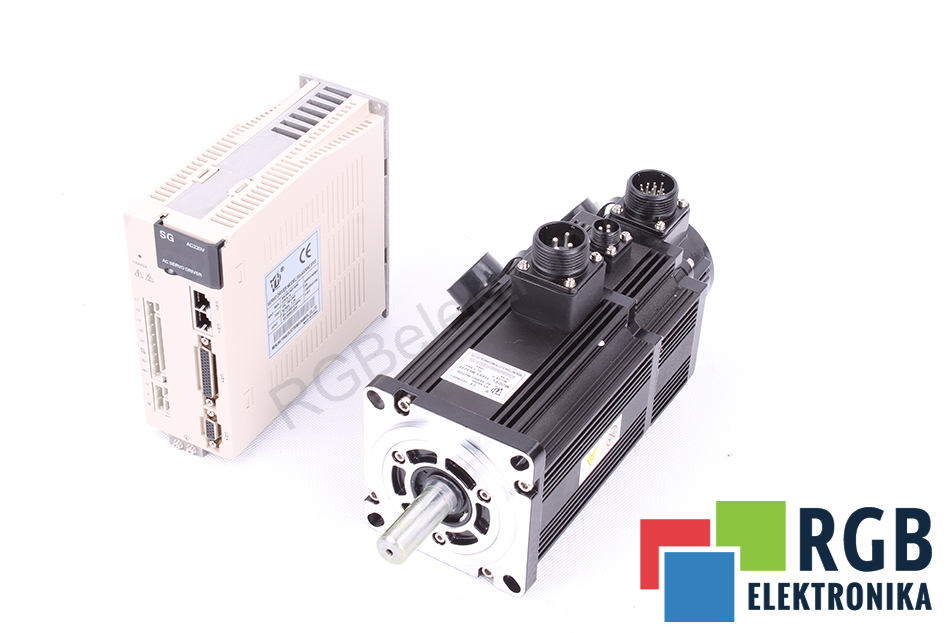

SERWOMOTOR 1,5KW 5NM 3000OBR/MIN Z HAMULCEM + SERWONAPĘD 2,6KW 3X220V
ID:
ID19702
Dostępność:
Czas realizacji:
Na zamówienie
Dostawa:
Sprawdź koszt dostawy
Kod produktu:
110SYM05030BSGAS30AFNEW
- Stan urządzenia: nowe
- Gwarancja: 24 miesiące
- Dedykowany kurier: tak
Produkty powiązane
Wybierz
SERWOMOTOR 1,5KW 5NM + SERWONAPĘD 2,6KW
Serwomotory oraz sterowniki serwo są od wielu lat masowo wykorzystywane w praktycznie wszystkich gałeziach przemysłu. Maszyny CNC, urządzenia pakujące, maszyny włókiennicze czy drukari 3D - to tylko niektóre z przykładów urządzeń, w których wykorzystywane są serwosilniki wraz z serwonapedami. Każdy napęd serwo musi cechować się wysoką jakością wykonania oraz odpornością na ciężkie warunki pracy w przemyśle. Jeżeli mają Państwo problem z wyborem odpowiedniego napędu prosimy o kontakt !
Prezentowany zestaw serwo objęty jest 24 miesięczna gwarancją realizowaną w naszym serwisie we Wrocławiu
Dane techniczne zestawu
| SERWO MOTOR 110SY-M05030 | |
| Moc znamionowa, kW | 1,5 |
| Prąd znamionowy, A | 5 |
| Znamionowy moment obrotowy, Nm | 5 |
| Maksymalny moment obrotowy, Nm | 15 |
| Prędkość znamionowa, obr/min | 3000 |
| Wymiary kołnierza, mm | 110x110 |
| Maksymalna prędkość obrotowa, obr/min | 3300 |
| Bezwładność wirnika, Kg x m² | 0,85*10^(-4) |
| Enkoder | Tamagawa 2500 impulsów na obrót |
| Napięcie zasilania, V | 3x220V |
| Długość silnika, mm | 205 |
| Waga, kg | 7 |
| Hamulec | tak |
| Okablowanie | Kabel enkoderowy 5m, kabel zasialający 5m |
| Akcesoria dodatkowe | Wpust |
| AC SERWO NAPĘD | SG-AS30AF | |
| Moc, Kw | 2,6 | |
| Typ sterowania pracą silnika | Kontrola pozycji, JOG – tryb ręczny, , speed contacts, etc. | |
| Enkoder | Standardowy inkrementalny enkoder -2500, Enkoder absolutny - 217/216 bit | Warunki środowiskowe | Temperatura otoczenia / Temperatura przechowywania | Temperatura otoczenia: 0 ~ + 50 ℃ Temperatura przechowywania: -20 ~ + 85 ℃ |
| Wilgotność / Wilgotność przechowywania | 90% RH lub mniej (bez zamarzania) | |
| Odporność na wibracje / na uderzenia | 4.9m/s2/19,6m/s2 | |
| Budowa | Podstawowe mocowanie | |
| Wydajność | Zakres regulacji prędkości | 1:10000(Dolna granica zakresu regulacji prędkości to płynna praca przy obciążeniu znamionowym) |
| Szybkość reakcji | 1KHz | |
| Zmienność obciążenia | 0 do 100% obciążenia; 0% (prędkość znamionowa) | |
| Zmienność napięcia | Napięcie znamionowe ± 10%: 0% (prędkość znamionowa) | |
| Zmienność temperatury | 25 ± 25 ℃: ± 0.1% lub mniej (prędkość znamionowa) | Sygnał wejściowy sekwencji | Liczba punktów wejściowych | 8 |
| Funkcje | Serwo włączone (/ S-ON), Działanie (/ P-CON), prohibits Story side driving (P-OT), prohibiting reverse side driving (N-OT), resetowanie alarmu () / ALM-RST, positive Zhuance torque limit (/ P-CL), odwrócenie zmierzone momentu obrotowego limit (/ N-CL), odchylenie pozycji usunięte CLR) | Sygnał wyjściowy sekwencji | Liczba punktów wyjściowych | 6 |
| Funkcje | Alarm Serwa () ALM Pozycjonowanie zakończone (/ COIN) Wykrywanie prędkości (/ V-COMP) wykrawanie obrotów silnika (/ TGON) Serwo gotowe (/ S-RDY), Wykrywanie ograniczenia momentu (/ CLT) Hamulce (/ BK) Sygnały zerowe enkodera (PGC) | |
| Sygnały wyjścia enkodera | A faza, B faza, C: linear drive output; divider pulses: can be arbitrarily set | Komunikacja RS-485 | Protokół | MODBUS |
| Ustawienie adresu osi | Poprzez ustawienie parametrów | |
| 1：N Komunikacja | Może być do N = 127 adresów | Komunikacja CAN | Protokół | CANOpen (DS301 + DS402 profil) |
| Ustawienie adresu osi | Poprzez ustawienie parametrów | |
| 1：N Komunikacja | Może być do N = 127 adresów | |
| Funkcja wyświetlania | 7 segmentowy wyświetlacz | |
| Regeneracja | Wbudowany rezystor regeneracyjny lub zewnętrzny rezystor regeneracyjny (opcjonalnie) | |
| Funkcja zapobiegająca nadmiernemu przesuwaniu się | P-OT、N-OT Wprowadź akcję zatrzymania hamulca dynamicznego (DB), zatrzymania hamowania lub zatrzymania swobodnego | |
| Funkcje ochronne | Przed nadmierną prędkością obrotową , ponadnapięciowe / zabezpieczenie podnapięciowe głównego zasilania,nadprądowe, przeciążeniowe, przed niestandardowym hamowaniem, encoderprzed niestandardowym trybem pracy, kontrola niestandarowej pracy zasilania , przed przekroczeniem odchyłki wymiarowej etc. | |
| Funkcje monitorujące | Prędkość, aktualna pozycja, akumulacja impulsów poleceń, odchylenie pozycji, prąd silnika, status operacji, sygnały wejściowe i wyjściowe | |
| Funkcje dostępności | Regulacja wzmocnienia, nagrywanie alarmów, funkcja JOG, test bezwładności | |
| Funkcje inteligentne | Wbudowana funkcja automatycznego dostrajania wzmocnienia | |
| Maksymalny moment bezwładności obciązenia | Mniej niż 5-krotność bezwładności silnika | |
| Kontrola pozycji | Feedforward compensation | 0~100%(Ustawienie urządzenia 1%) |
| Rodzaje impulsów wejściowych | CW + CCW, Różnica fazowa 90 ° między impulsem dwufazowym (faza A + faza B) | |
| Input pulse form | Obsługuje napęd liniowy, otwarty kolektor | |
| Max częstotliwość impulsu wejściowego | Napęd liniowy | |
| sygnał + ciąg impulsów, CW + CCW sekwencja impulsów: 500K pps | ||
| Różnica fazowa 90 ° między impulsem dwufazowym (faza A + faza B )500K pps | ||
| Otwarty kolektor | ||
| sygnał + ciąg impulsów, CW + CCW sekwencja impulsów: 200K pps | ||
| Różnica fazowa 90 ° między impulsem dwufazowym (faza A + faza B ): 200K pps | ||
Schematy 110 series
ELASTYCZNE SPRZĘGŁA KŁOWE
W naszym asortymencie posiadamy również szeroki wachlarz elastycznych sprzęgieł kłowych idealnie pasujących do prezentowany serwosilników. Wszystkie sprzęgła dostępne na naszym magazynie znajdą Państwo tutaj
Sprawdź inne modele!
Prezentowane produkty dostępne są w różnych wariantach. Jeżeli silnik ma za małą moc lub za niski moment obrotowy, pozostałe produktu znajdą Państwo tutaj.
Jeżeli posiadają Państwo uszkodzony serwosilnik lub serwonapęd zapraszamy do naszego serwisu. Wszelkie informację na temat naprawy automatyki przemysłowej w naszej firmie znajdą Państwo pod adresem - www.rgbnaprawy.pl lub www.rgbelektronika.pl
- Waga [kg] 10.0000
- Wysokość [cm] 20.0
- Długość [cm] 80.0
- Szerokość [cm] 60.0
- Model 110SY-M05030-B + SG-AS30AF
