LOKALIZATOR USTEREK PŁYT ELEKTRONICZNYCH NIMROF TARZ27
ID:
ID71818
Verfügbarkeit:
Vorlaufzeit:
auf Anfrage
Lieferung:
Enter shipping destination
Artikelnummer:
TARZ27NEW
- Zustand des Gerätes: neu
- Garantie: 24 MONATE
- Dedizierter Kurier: Ja

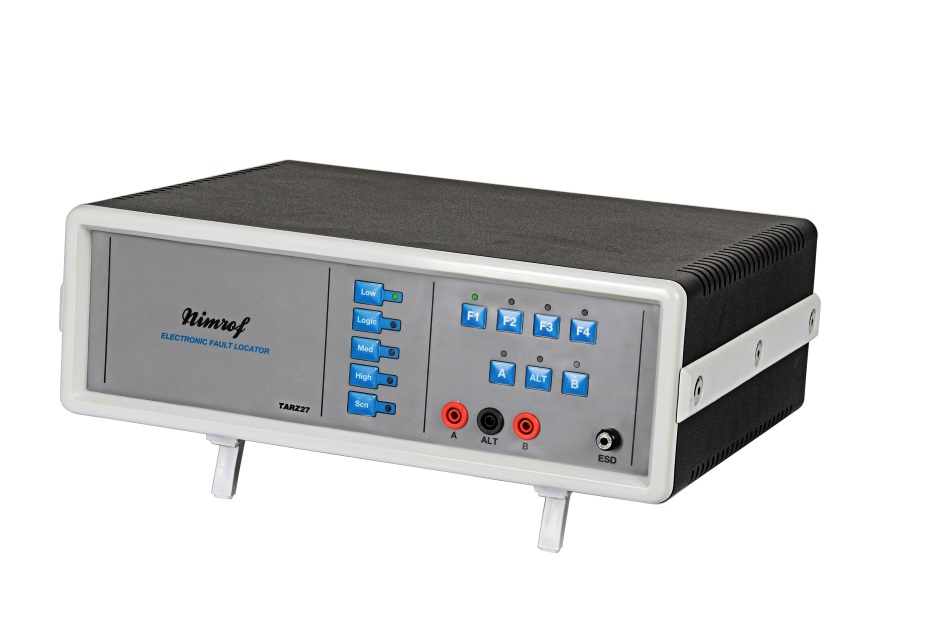

Lokalizator usterek płyt elektronicznych TARZ27
Detektory TARZ27 i TARZ27-TFT firmy Nimrof zostały zaprojektowane do wspierania konwencjonalnych urządzeń testujących używanych w procesach debugowania oraz usuwania błędów. Detektory firmy Nimrof pozwalają na znalezienie uszkodzonego elementu na płycie elektronicznej w krótkim czasie, używając do tego metody testowania power-off. TARZ27 i TARZ27-TFT pozwalają na więcej niż 10 różnych kombinacji napięciowych w trakcie pracy. Przepływ napięcia pokazuje wertykalne odchylenie sygnałowe, a zaaplikowane napięcie wskazuje odchylenie horyzontalne. Razem tworzą unikalną charakterystykę V/I, która jest wskaźnikiem całościowego stanu technicznego testowanego urządzenia. Analizowanie charakterystyki pozwala na szybkie określenie, czy element jest działający lub nie.
Zastosowanie i główne cechy
- płyty główne maszyn przemysłowych i tekstylnych
- sterowniki silników
- płyty główne przekładni DGS
- płyty główne kotłów naściennych
- płyty główne zestawów TV oraz stereo
- płyty główne komputerów
- płyty główne telefonów osobistych
- płyty główne klimatyzacji
- elektronika na statkach
- i wiele innych...
| Poziomy napięcia: | 10v, 15Vv, 20v, 50V |
| Poziomy częstotliwości: | 90Hz, 200Hz, 500Hz, 1KHz |
| Forma fali: | Sinusoida |
| Ekran: | Brak |
| Kontrola urządzenia: | Software komputerowy lub panel przedni |
| Komunikacja: | USB 2.0 |
| Moc: | 220-230 VAC 50-60Hz |
| Tryb skanowania: | Automatyczny lub manualny |
| Łącza panelu: | A, B, ALT |
| Rozmiar: | 350 x 288 x 115 mm |
| Waga: | 3,650 kg |
|
1. Funkcja P2P
Komunikacja między dwoma urządzeniami przez Internet. |
2. Testowanie elementów
Lista kart oraz elementów stworzona przez Nimrof oraz zapisana do software dla detektorów. Nowe karty oraz elementy są dodawane za pomocą aktualizacji. |
3. Testowanie obwodu
Możliwość zdiagnozowania błędu w obwodzie karty, która jest wybrana w sekcji testowania elementów. |
Brak potrzeby posiadania sprawnej płyty w celu usuwania błędów - schemat płyty drukowanej może zostać zapisany na komputerze i wykorzystany do diagnostyki w dowolnym momencie.
Testowania za pomocą metody typu power-off - Test prezentuje krzywą impedancji poprzez zastosowanie sygnału prądu przemiennego o ograniczonym prądzie w dwóch punktach elementu.
Elementy testowane przez detektor
Elementy pasywne: kondensatory, rezystory, uzwojenia.
Diody: ogólnego zastosowania, Zenera, wysokiego napięcia, pojemnościowe.
Tranzystory: NPN i PNP, bipolarne, w układzie Darlingtona, polowe złączowe, MOSFET, jednozłączowe.
Urządzenia zamknięte: tyrystory, triaki, przekaźniki.
Optoelektroniczne urządzenia: LEDy, ekrany LED, fototranzystory.
Elementy zintegrowane: analogowe oraz cyfrowe.
